Bu halojen içermeyen, çapraz bağlı poliolefin çift katmanlı fotovoltaik (PV) kablo, özellikle güneş enerjisi üretim sistemleri için tasarlanmıştır.

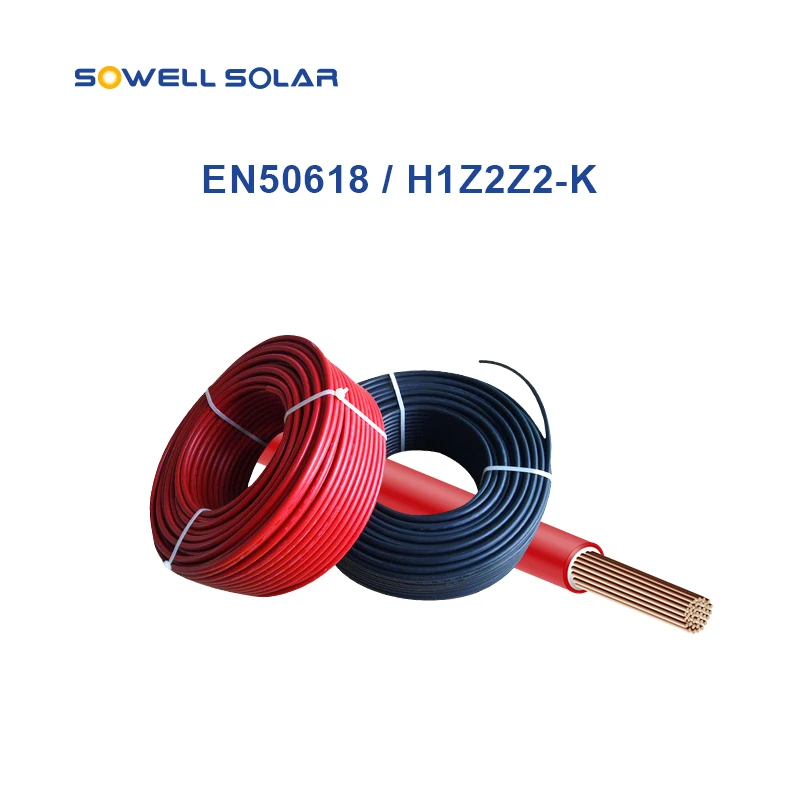

Fotovoltaik H1Z2Z2-K Kablo - EN 50618, PV bağlantı kutuları ve PV konnektörleri de dahil olmak üzere 1500 V DC'ye kadar derecelendirilmiş çoğu fotovoltaik bileşenle tamamen uyumludur ve bu da onu konut, ticari ve şebeke ölçekli güneş enerjisi kurulumları için ideal bir çözüm haline getirir.
Uzun süreli dış mekan kullanımı için tasarlanan kablo, mükemmel elektrik performansı, mekanik dayanıklılık ve çevresel direnç sunarak PV sisteminin hizmet ömrü boyunca güvenli ve güvenilir güç iletimi sağlar.
PNTECH Solar PV Kablo
EN 50618 H1Z2Z2-K
1 × ** mm²
DC 1500V
Yük altında bağlantıyı kesmeyin
4 mm² Solar PV Kablo

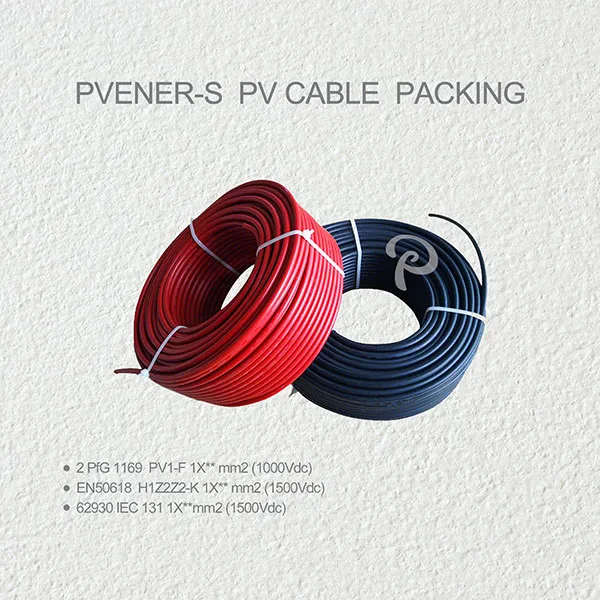

Rulo başına 100 metre, palet başına 112 rulo

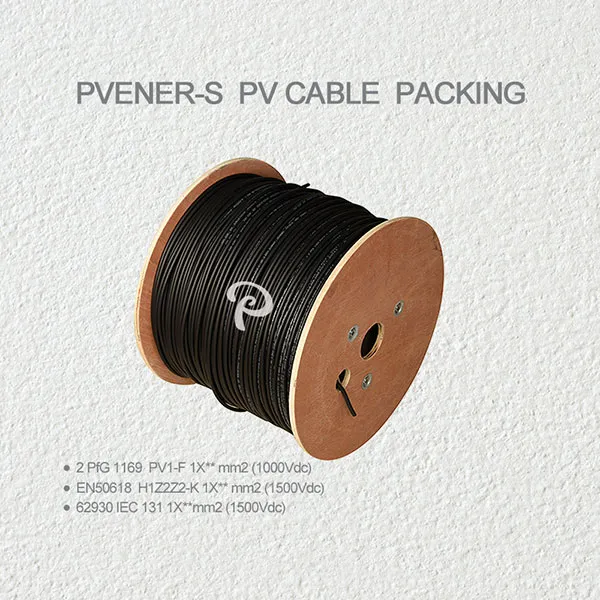

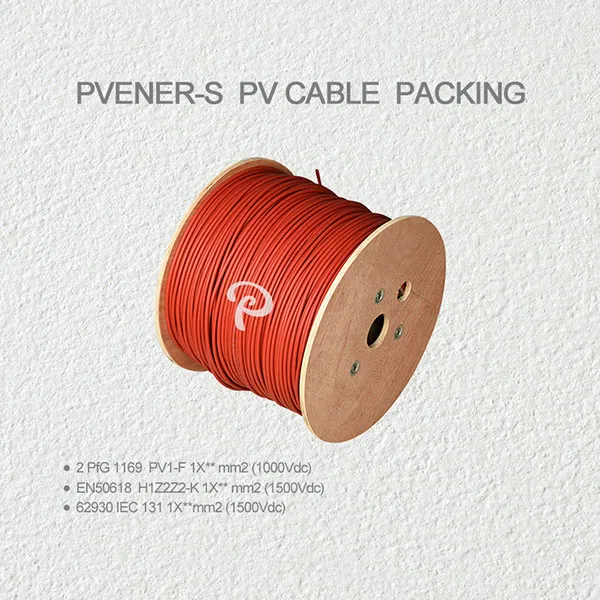

Rulo başına 500 metre, palet başına 18 rulo
Konteyner Yükleme
20 ft'lik bir konteyner 20 palet yükleyebilir
Özelleştirme
Talep üzerine diğer kablo boyutları, rulo uzunlukları ve paketleme seçenekleri mevcuttur
1.İletken
IEC 60228, Sınıf 5'e uygun olarak üretilmiş, mükemmel esneklik, iletkenlik ve korozyon direnci sağlayan kalaylı bakır iletken.
2. Yalıtım
125°C'ye kadar düşük dumanlı, halojen içermeyen alev geciktirici poliolefin, yüksek termal stabilite, elektriksel güvenlik ve çevre koruma sağlar.
3.Dış Kılıf
125°C'de düşük dumanlı, halojen içermeyen alev geciktirici poliolefin; ısıya, aşınmaya ve dış ortam koşullarına karşı güçlü direnç sunar.
4.Özel Süreç
Elektron ışını çapraz bağlama (E-ışını çapraz bağlama) teknolojisi, mekanik gücü, termal yaşlanma direncini ve uzun vadeli güvenilirliği artırır.
| Ürün No. | Ürün İsim |
Modeli | derecelendirildi Gerilim |
İletken çapraz bölüm mm2 |
İplik tasarımı Adet x Ø mm |
İletken rezistans Ω / km 20°C |
Dış-Ømm | Kılıf Renk |
|---|---|---|---|---|---|---|---|---|
| PV-H1-15B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Siyah |
| PV-H1-15R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X1.5 | 30/0,25 | 13.70 | 4,7±0,1 mm | Kırmızı |
| PV-H1-25B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Siyah |
| PV-H1-25R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X2,5 | 49/0,25 | 8.21 | 5,3±0,1 mm | Kırmızı |
| PV-H1-40B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X4,0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Siyah |
| PV-H1-40R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X4.0 | 56/0,285 | 5.09 | 5,6±0,1 mm | Kırmızı |
| PV-H1-60B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X6,0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Siyah |
| PV-H1-60R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X6.0 | 84/0,285 | 3.39 | 6,1±0,1 mm | Kırmızı |
| PV-H1-100B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Siyah |
| PV-H1-100R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X10 | 77/0,4 | 1.95 | 7,3±0,1 mm | Kırmızı |
| PV-H1-160B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Siyah |
| PV-H1-160R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X16 | 126/0,4 | 1.24 | 9,3±0,1 mm | Kırmızı |
| PV-H1-250B | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Siyah |
| PV-H1-250R | PV Kablosu | H1Z2Z2-K | 1500VDC | 1X25 | 196/0,4 | 0.795 | 11,2±0,1 mm | Kırmızı |
| PV-H1-350B | PV Kablosu | H1Z2Z3-K | 1500VDC | 1X35 | 273/0,4 | 0.565 | 12,6±0,1 mm | Siyah |
| PV-H1-350R | PV Kablosu | H1Z2Z4-K | 1500VDC | 1X35 | 273/0,5 | 0.565 | 12,6±0,1 mm | Kırmızı |
| Kablo tasarımı | |
|---|---|
| İletken | IEC 60228, Sınıf 5'e göre kalaylı bakır teller |
| Yalıtım | 125 °C Düşük Dumanlı Halojensiz Alev Geciktirici Poliolefinler |
| Dış ceket | 125°C Düşük Dumanlı Halojensiz Alev Geciktirici Poliolefinler |
| Özel teknoloji | Elektron ışını çapraz bağlı |
| Elektriksel özellikler | |
| Nominal gerilim U0/U | AC 1000V, DC 1500V |
| Sıcaklık aralığı | -40°C'den +90°C'ye kadar |
| Maks. iletkendeki sıcaklık | 120°C |
| Min. bükülme yarıçapı | 5 x kablo çapı |
| Endüstri Standartları | EN 50618:2014 |
| Çekme mukavemeti ve uzama | EN 60811-1-1'e göre |
| Soğuk bükme | EN 60811-1-4'e göre |
| Termal dayanıklılık özellikleri | EN60216-2'ye göre |
| Halojen içermez | 50525-1 Ek B'ye göre |
| Ozon direnci | EN 50396'ya göre |
| UV direnci | HD 605/A1'e göre |
| Alev özellikleri | IEC 60332-1-2'ye göre |
| Boyutlar ve özellikler önceden haber verilmeksizin değiştirilebilir. | |

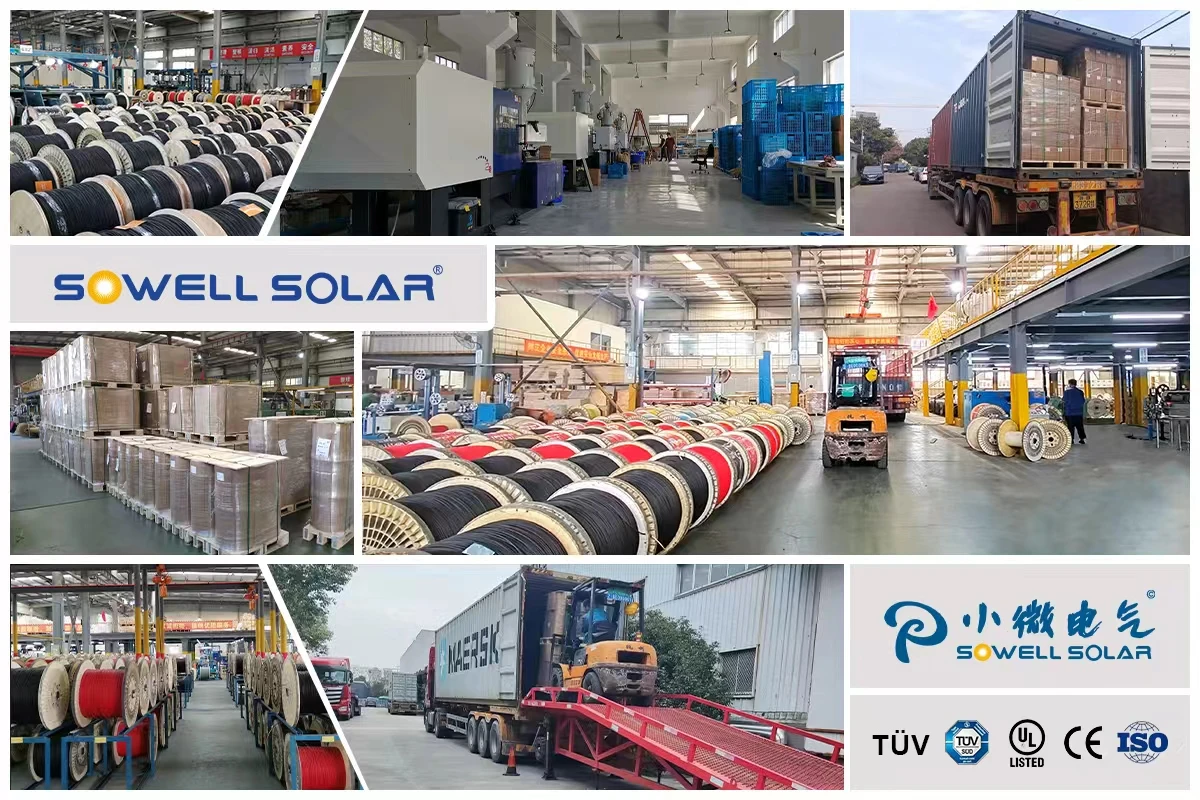

PV kabloları ve PV konnektörleri üretiminde 10 yıllık deneyime sahibiz. Günde 200.000 metre PV kablo ve 50.000 set PV konnektör üretebiliyoruz. Standartlaştırılmış paletimiz küresel satışlar için daha uygundur. Fabrikamız sadece 6 adet yüksek hızlı kablo üretim hattına sahip olmakla kalmayıp, aynı zamanda kablonun kalitesini kontrol eden anahtar ekipman olan elektronik ışınlama çapraz bağlama ekipmanına da sahiptir. Gelişmiş teknolojimiz, yüksek kaliteli kabloların üretimini garanti eder.
